Podwalina: co to jest? Definicja i rola

Stale gubisz się w terminach budowlanych, kiedy patrzysz na szkic domu drewnianego i nie wiesz, co tak naprawdę trzyma całą konstrukcję w pionie? Podwalina brzmi prosto, a jednak w praktyce miesza się z parapetami czy innymi belkami, co rodzi wątpliwości przy każdym remoncie czy nowej budowie. Tymczasem ta niepozorna belka decyduje, czy ściany będą stały latami bez skrzypienia i pękania. Bez solidnego zrozumienia jej roli ryzykujesz, że fundamenty niby mocne nie przeniosą ciężaru tam, gdzie trzeba. A to już prosta droga do kosztownych poprawek.

• Budowa i wymiary podwaliny
• Materiały na podwalinę
• Rola podwaliny w konstrukcji
• Montaż podwaliny krok po kroku
• Błędy przy podwalinie i jak ich uniknąć
• Pytania i odpowiedzi o podwalinie

Budowa i wymiary podwaliny

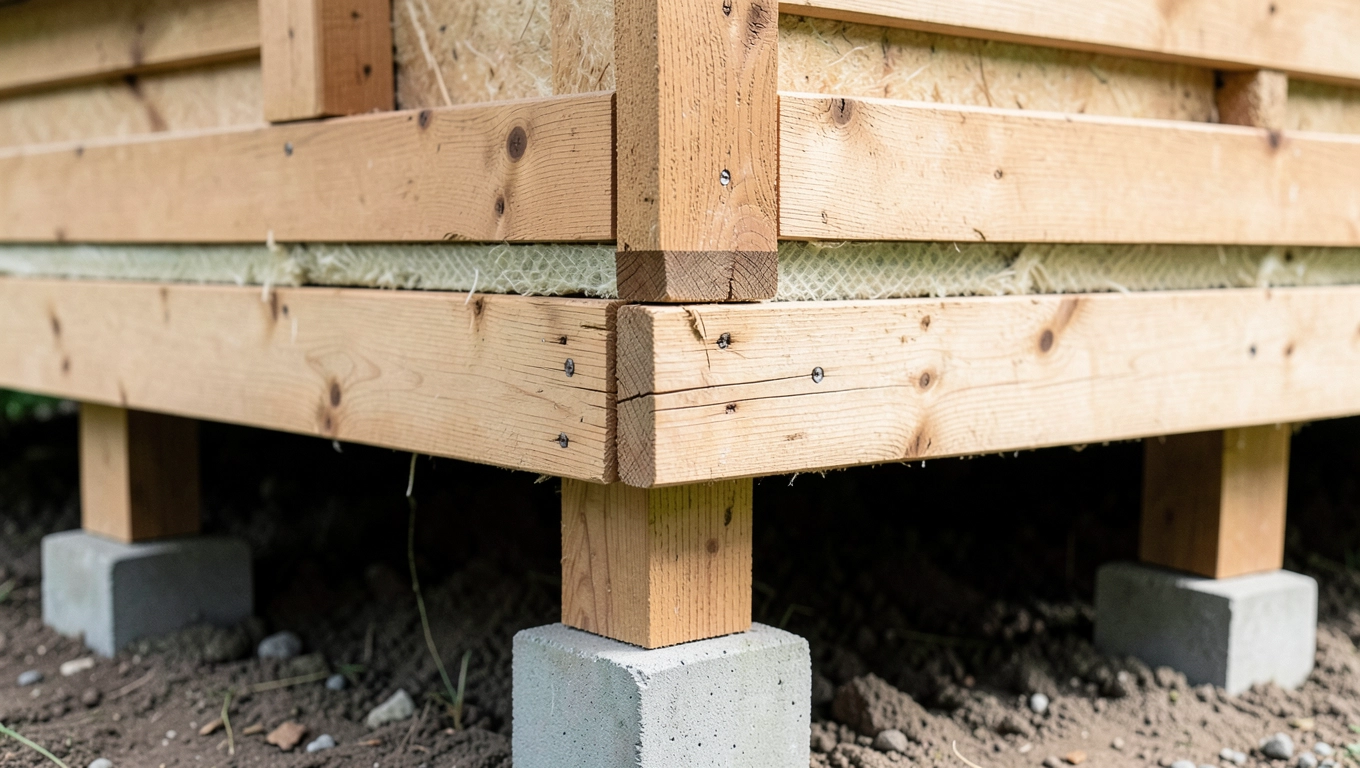

Podwalina zaczyna życie jako najniższa pozioma belka w drewnianych konstrukcjach ścian, leżąca płasko na fundamencie. Jej przekrój musi wytrzymać ściskanie od ciężaru całego muru, dlatego typowe wymiary to 10 na 15 centymetrów, choć w domach jednorodzinnych zdarzają się grubsze, nawet 12 na 18. Belka ciągnie się na całej długości ściany, bez przerw, co zapobiega punktowym osłabieniom. W starych chałupach z kamienia polnego taka podwalina, zwana też przycięciem, była pierwszym elementem po fundamencie jak podstawa wieży z klocków. Dziś w szkieletowych ścianach jej budowa ewoluowała, ale zasada zostaje ta sama: płaska powierzchnia oporu na wilgoć i ruchy gruntu.

Większe wymiary podwaliny stosuje się w ścianach nośnych, gdzie ciężar dachu dochodzi do 200 kilogramów na metr bieżący. Belka musi mieć odpowiednią sztywność, by nie uginać się pod tym obciążeniem fizyka tu prosta, im grubszy przekrój, tym mniejsze odkształcenia. Standardy budowlane narzucają minimalną wysokość 10 centymetrów nad gruntem, co chroni przed podciąganiem kapilarnym. W konstrukcjach modułowych podwalina dzieli się na odcinki po 3-4 metry, łączone na zakładkę z kołkami. Taka budowa zapewnia ciągłość nośną, bez słabych punktów.

Przekrój podwaliny nie jest przypadkowy dolna krawędź frezowana na 2-3 milimetry ułatwia spływ wody. W wilgotnych rejonach belka dostaje rowki odwadniające, co skraca drogę dla deszczu. Wysokość 15 centymetrów pozwala na warstwę izolacji bez uciskania jej. W ścianach działowych wystarczy cieńsza, 8 na 12, bo obciążenia mniejsze. Różnica w wymiarach wynika z obliczeń statycznych, gdzie moduł sprężystości drewna decyduje o wytrzymałości.

Podobny artykuł Podwalina Pod Drzwi Jak Zamontować

Podwalina w dachach różni się proporcjami dłuższa i węższa, oparta na wiązarach. Jej długość dopasowuje się do rozpiętości stropu, często 4-6 metrów. W ramach stolcowych przyjmuje formę płatwi stopowej, z wzmocnieniem na końcach. Budowa ewoluuje z technologią, ale rdzeń zostaje drewniany lub betonowy. Precyzja wymiarów zapobiega przechyleniom całej konstrukcji.

Materiały na podwalinę

Drewno na podwalinę wybiera się z gatunków o wysokiej gęstości, jak sosna czy modrzew, bo ich włókna lepiej opierają się ściskaniu. Impregnacja ciśnieniowa wnika na 5-7 centymetrów w głąb, blokując grzyby i owady. Bez tego wilgoć z gruntu rozkłada ligninę w ciągu 2-3 lat. Modrzew naturalnie zawiera smołę, która działa antyseptycznie, ale i tak wymaga ochrony. Wybór materiału zależy od klasy użytkowej C24 dla podwalin nośnych gwarantuje minimalne wady.

Beton zastępuje drewno w nowoczesnych szkieletówkach, tworząc podwalinę o przekroju 15 na 20 centymetrów. Żelbet zbrojony prętami 12 milimetrowymi przenosi ciężar bez odkształceń termicznych. Mechanizm prosty: beton twardnieje w matrycy, krystalizując sole wapnia, co daje monolit. W hybrydach drewno kładzie się na betonowej bazie, co łączy zalety obu. Trwałość betonu sięga 50 lat bez konserwacji.

Zobacz Wymiana podwaliny cena

Papę izolacyjną układa się w 2-3 warstwach pod drewnianą podwaliną, bo tworzy barierę dla pary wodnej. Bitum w papie nie pęcznieje, w przeciwieństwie do cegły, która ciągnie wilgoć kapilarnie na 30 centymetrów w górę. Warstwy nakłada się na zakładkę 10 centymetrów, co zapobiega mostkom termicznym. W suchych klimatach wystarcza jedna, ale na gliniastych gruntach mnoży się do czterech.

Kotwy ze stali ocynkowanej, długie na 20 centymetrów, wbijane co 1-1,5 metra, trzymają podwalinę przed wiatrem. Stal musi mieć próg plastyczności 235 megapaskali, by nie pękała. Drewniane kliny wypełniają szczeliny, ale tylko z impregnowanego dębu. Materiały dobiera się pod kątem rozszerzalności drewno puchnie o 0,2% na wilgotność, beton prawie wcale.

W dachowych podwalinach stosuje się klejone lamele z świerku, bo klej fenolowy spaja warstwy na 40 megapaskali. To podwaja wytrzymałość na zginanie. Beton prefabrykowany skraca montaż, ale drewno lepiej tłumi drgania. Wybór zależy od lokalnych norm sejsmicznych.

Dowiedz się więcej o Wymiana podwaliny w domu drewnianym cena

Rola podwaliny w konstrukcji

Podwalina przenosi ciężar ścian na fundament, rozkładając go równomiernie na całej długości. Bez niej pionowe słupy tracą punkt oparcia, co prowadzi do przechyleń o 1-2 stopnie po roku. W drewnianych murach działa jak zawias, stabilizując szkielet przed siłami poziomymi. Przycieś, jak czasem się ją nazywa, integruje grunt z górą budynku. Jej rola wykracza poza statykę izoluje termicznie, bo przerwa powietrzna pod belką blokuje mostki zimna.

W ścianach szkieletowych podwalina kotwi słupy ramy, zapobiegając ich unoszeniu przez ssanie wiatru. W wichurze 100 km/h parcie dochodzi do 1,5 kN na m², a kotwy pochłaniają to bez deformacji. Belka podwalinowa unieszkodliwia ruchy gruntu, jak osiadanie o 5 mm rocznie. W efekcie cała konstrukcja stoi jak skała. To podstawa dla kolejnych warstw bez niej płyty OSB pracują luźno.

W więźbach dachowych podwalina opiera wiązarowe belki, trzymając krokiew w ryzach. Słupy stolcowe czy storczykowe opierają się na niej, co równoważy moment zginający dachu. W ramie stolcowej jest tożsama z płatwią stopową, niosąc 30% ciężaru pokrycia. Mechanizm oparty na tarciu szorstka powierzchnia zwiększa współczynnik o 0,4. Bez tego dach faluje pod śniegiem 200 kg/m².

Podwalina chroni przed wilgocią gruntową, unosząc konstrukcję o 15 centymetrów. Kapilarność fundamentu ceglanego ciągnie wodę, ale belka z izolacją przerywa łańcuch. W nowoczesnych domach betonowa podwalina bierze na siebie parcie boczne ziemi. Rola ewoluuje, ale stabilność zostaje kluczowa. Integruje ściany z dachem w monolit.

W hybrydowych konstrukcjach podwalina betonowa przejmuje obciążenia dynamiczne, jak wibracje od wiatru. Drewniana wersja lepiej radzi z rozszerzalnością termiczną 0,01% na stopień. Razem tworzą system, gdzie każda część wspiera drugą. To nie ozdoba, a rdzeń wytrzymałości.

Montaż podwaliny krok po kroku

Pierwszy krok to oczyszczenie fundamentu z gruzu i zaprawy, bo nierówności powyżej 5 mm powodują punktowe naprężenia. Mur z cegły lub kamienia musi być suchy wilgotność poniżej 10%, inaczej papa nie przylega. Układamy pierwszą warstwę papy na zakładkę 15 centymetrów, rozgrzewając palnikiem dla plastyczności. Bitum topi się w 180°C, wypełniając pory cegły. To blokuje podciąganie kapilarne na 95%.

Drugą warstwę papy kładziemy prostopadle, co tworzy labirynt dla pary wodnej. Belkę podwalinową suchą i prostą układamy płasko, sprawdzając poziom niwelatorem co metr. Szczeliny między belkami wypełniamy pianką poliuretanową, która rozszerza się 30-krotnie, uszczelniając. Kotwy wbijamy co 1,2 metra, zaginając haki w drewnie na 5 centymetrów. Stalowa kotwa przenosi siłę 2 kN bez zerwania.

Następnie mocujemy pionowe słupy do podwaliny gwoździami karbowanymi 120 mm, wbijanymi pod kątem 45 stopni. To zwiększa chwyt o 20%, bo włókna drewna blokują wysuw. W dachach podwalina leży na stropie, z podkładkami pod słupami dla rozkładu ciśnienia. Całość sprawdzamy obciążeniem próbnym 50 kg/m. Montaż kończy się impregnacją brzegów.

W betonowej podwalinie zbrojenie układa się najpierw, wlewając mieszankę C20/25. Utwardzanie trwa 28 dni, nabierając 100% wytrzymałości. Drewno na beton kładzie się z folią PE, bo beton "pije" wilgoć z drewna. Kotwienie przez otwory w belce. Krok po kroku buduje się stabilność.

Błędy przy podwalinie i jak ich uniknąć

Najczęstszy błąd to pominięcie izolacji pod drewnianą podwaliną, co pozwala wilgoci wnikać kapilarnie przez cegłę. Woda nasyca drewno do 30% wilgotności, aktywując grzyby w 6 miesięcy. Rozwiązanie: zawsze 3 warstwy papy, bo każda redukuje przenikanie o 40%. Cegła działa jak pompa, ssąc 2 litry na m² dziennie papa przerywa to mechanicznie. Unikniesz gniciu, sprawdzając fundament latarką na zacieki.

Brak kotwienia powoduje unoszenie podwaliny przy wietrze 80 km/h ssanie wynosi 0,8 kN/m². Kotwy co metr, z zagięciem w belce, pochłaniają siłę przez tarcie. Bez nich ściana przesuwa się 10 cm. Stal musi być ocynkowana, bo rdza podwaja objętość, pękając drewno. Montaż z klinami zapobiega luzom.

Zbyt cienka belka podwalinowa ugina się pod ciężarem 150 kg/m, generując pęknięcia w słupach. Norma wymaga min. 10x15 cm dla ścian nośnych to obliczone na moduł Younga 10 GPa. Wybór C24 eliminuje sęki. W dachach ignorowanie płatwi stopowej faluje krokwiami. Sprawdź wymiary dwukrotnie.

Nieimpregnowane drewno przyciąga termity w glebach gliniastych tunelują 1 m/rok. Ciśnieniowa impregnacja solami miedzi blokuje enzymy owadów. Papa na betonie zapobiega alkalizacji drewna. Błędy kosztują 20% budżetu remontu. Regularne kontrole wilgotności ratują konstrukcję.

Montaż na nierównym fundamencie powoduje koncentrację naprężeń, pękanie belek po roku. Niwelacja do 3 mm/m rozkłada ciężar. W hybrydach beton-drewno folia oddziela, bo wapń wypala ligninę. Unikniesz tego prostymi narzędziami. Stabilność buduje się latami.
