Belka podwalinowa: co to, montaż i wymiary

Planujesz budowę domu, a tu nagle w projekcie wyskakuje belka podwalinowa brzmi obco, ale to właśnie ona ratuje cię przed kopaniem głębokich rowów i miesiącami czekania na fundamenty. Wyjaśnię ci krok po kroku, czym jest ta betonowa konstrukcja, jak ją montować bez stresu i dlaczego w domach szkieletowych sprawdza się jak mało co. Dowiesz się o jej rolach w stabilizacji ścian, typowych wymiarach i zaletach prefabrykatów, które oszczędzają czas i pieniądze, jakbyś słuchał rady kumpla z branży budowlanej.

• Co to jest belka podwalinowa
• Rola belki podwalinowej w podwalinach
• Rodzaje belek podwalinowych
• Wymiary belki podwalinowej
• Montaż belki podwalinowej
• Zalety prefabrykowanej belki podwalinowej
• Belka podwalinowa w domach szkieletowych
• Belka podwalinowa drewniana
• Pytania i odpowiedzi o belce podwalinowej

Co to jest belka podwalinowa

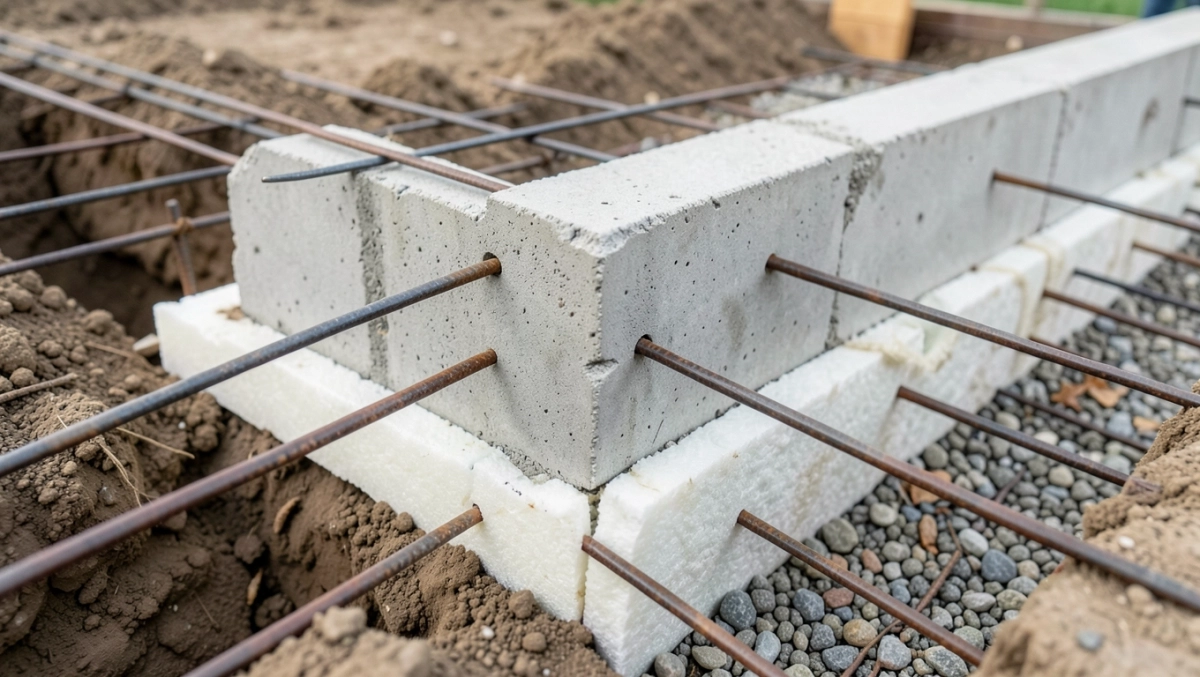

Belka podwalinowa to prefabrykowany element betonowy, zbrojony stalą, który pełni rolę pośrednika między fundamentami a ścianami nośnymi budynku. Wyobraź sobie ją jako solidny mostek łączący grunt z konstrukcją domu przenosi ciężar całego budynku prosto na ławy lub płytę fundamentową. Dzięki temu unika się tradycyjnego murowania podwalin, co skraca budowę o tygodnie. Jest też izolowana od wilgoci, co chroni przed zawilgoceniem ścian od podstaw. W praktyce to gotowy produkt z betonu C20/25 lub wyższego, zbrojony prętami o średnicy 8-10 mm.

Jej kształt przypomina prostokątny bloczek z wyfrezowanymi rowkami na izolację termiczną i hydrologiczną. Produkowana jest w zakładach prefabrykacji, co gwarantuje powtarzalność jakości zero niespodzianek na placu budowy. Belka waży zazwyczaj 100-150 kg na metr, więc wymaga dźwigu lub wózka widłowego do transportu. W Polsce norma PN-B-06250 określa jej parametry wytrzymałościowe, dostosowane do obciążeń sejsmicznych i gruntowych. To element, który ewoluował z bloków fundamentowych w nowoczesny system dla lekkich konstrukcji.

Podstawowa różnica od tradycyjnej ławy fundamentowej tkwi w gotowości belka przyjeżdża na placu, gotowa do układania. Chroni przed podmakaniem gruntu, bo ma wbudowaną warstwę hydroizolacji z papy lub folii. W budownictwie jednorodzinnym zastępuje kosztowne wykopy, szczególnie na glebach słabych nośnych. Jej zastosowanie rozciąga się od domów po ogrodzenia panelowe, gdzie stabilizuje słupy.

Może Cię zainteresować też ten artykuł Belka podwalinowa dach

Rola belki podwalinowej w podwalinach

Belka podwalinowa przenosi pionowe obciążenia ze ścian na fundamenty, rozkładając je równomiernie na całej długości. Działa jak dystrybutor sił bez niej ściany mogłyby osiadać nierówno, powodując pęknięcia. Stabilizuje konstrukcję boczną, przeciwdziałając siłom poziomym od wiatru czy parcia ziemi. W podwalinach tworzy monolityczną warstwę, która integruje się z izolacją pionową i poziomą. To klucz do trwałości budynku na dekady.

Oprócz nośności mechanicznej, belka izoluje termicznie przerwy w betonie minimalizują mostki termiczne. Chroni przed wilgocią kapilarną, unosząc ściany nad poziom gruntu o kilkanaście centymetrów. W systemach podwalinowych współpracuje z bloczkami fundamentowymi, tworząc zamknięty obwód. Norma Eurokod 7 precyzuje jej obliczenia pod kątem nośności gruntu, co inżynierowie uwzględniają w projekcie.

W lekkich budowach jej rola rośnie bez masywnych fundamentów podwalina musi być precyzyjna. Przenosi też momenty skręcające od nierównomiernych osiadów. Dzięki temu podwaliny stają się lżejsze o 30-40% w porównaniu do tradycyjnych. Belka zapewnia też wentylację podpodłogową, zapobiegając pleśni.

Główne funkcje w skrócie

• Przenoszenie obciążeń pionowych i poziomych na fundamenty.
• Stabilizacja ścian nośnych i działowych.
• Izolacja przed wilgocią i zimnem.
• Ułatwienie montażu szybkiego bez wykopów.

Rodzaje belek podwalinowych

Podstawowy podział belek podwalinowych dotyczy materiału betonowe dominują ze względu na wytrzymałość, ale drewniane zyskują w ekologicznych projektach. Betonowe dzielą się na gładkie i frezowane, te drugie z rowkami na styropian i folię. Prefabrykaty z betonu wysokowytrzymałego C30/37 nadają się pod cięższe obiekty. Drewniane, impregnowane ciśnieniowo, stosuje się w domach szkieletowych na płytach fundamentowych.

Inny podział to według profilu przekroju prostokątne dla standardowych podwalin, trapezowe dla lepszego oparcia ścian. Belki zbrojone podwójnie wytrzymują wyższe obciążenia dynamiczne, jak w terenach wietrznych. W ofertach producentów znajdziesz też wersje z wbudowaną izolacją EPS 10 cm, co upraszcza montaż. Wybór zależy od projektu geotechnicznego i klasy gruntu.

Belki systemowe, jak te z otworami na przewody instalacyjne, ułatwiają podprowadzenie mediów bez kucia. W budownictwie modułowym stosuje się belki łączone na zamki pióro-wpust. Rzadziej spotykane są kompozytowe z włókien szklanych, droższe, ale lżejsze o połowę. Każdy rodzaj musi spełniać PN-EN 13369 dla elementów prefabrykowanych.

Porównanie rodzajów

Wymiary belki podwalinowej

Standardowe wymiary belki podwalinowej to szerokość 21-22 cm, wysokość 12-13 cm i długość od 220 do 273 cm, co pasuje do modułów ścian jednorodzinnych. Te gabaryty zapewniają nośność do 60 kN/m przy zbrojeniu 4Ø10 mm. Długość dobiera się do rozstawu słupów lub ścian, z dylatacjami co 6-8 m. Wysokość pozwala na umieszczenie izolacji poziomej bez podnoszenia poziomu podłogi.

W wersjach niestandardowych szerokość rośnie do 25 cm pod cięższe ściany murowane, a wysokość do 15 cm na słabych gruntach. Producent dostosowuje długość pod projekt, tnąc na miarę z tolerancją ±5 mm. Przekrój 22x12 cm waży ok. 120 kg/m, co ułatwia transport paletami po 20 sztuk. Norma PN-B-06264 definiuje minimalne wymiary dla bezpieczeństwa.

Dla ogrodzeń panele stosuje się belki 18x10 cm o długości 250 cm, lżejsze i tańsze. W domach szkieletowych preferowane są 21x13 cm dla lepszej stabilności. Zawsze sprawdzaj projekt niedopasowanie wymiarów grozi osiadaniem. W 2024 roku producenci oferują belki z otworami na kotwy o średnicy 12 mm.

Montaż belki podwalinowej

Montaż zaczyna się od przygotowania fundamentu ława lub płyta musi być wypoziomowana z dokładnością 5 mm/m. Belki układaj na pełnej zaprawie cementowej M10 lub kleju poliuretanowym, łącząc je na zamki. Kotw je do fundamentu prętami ø12 mm co 1 m, wbijanymi w otwory wiercone w betonie. Izolację poziomą połóż pod belką, pionową w rowkach. Całość trwa 1-2 dni dla domu 100 m².

Krok po kroku: oczyść powierzchnię, nanieś izolację bitumiczną, ustaw pierwszą belkę dźwigiem, sprawdź niwelatorem. Kolejne łącz piórem-wpustem, wypełniając szczeliny pianką montażową. Na belkach osadź ściany, kotwiąc je stalowymi łącznikami. Ważne: unikaj naprężań termicznych, zostawiając dylatacje z pianki. Geodeta potwierdzi pozycję przed zalaniem.

• Oczyść i wypoziomuj fundament.
• Nałóż hydroizolację i klej.
• Ustaw belki modułowo, kotwąc.
• Sprawdź pion i poziom.
• Osadź ściany nośne.

Strach przed błędem montażowym mija, gdy masz ekipę z doświadczeniem jedna prosta belka zmienia plac w dom. W glebach gliniastych dodaj podkład z tłucznia 10 cm. Po montażu sprawdź szczelność przed deszczem folią ochronną.

Zalety prefabrykowanej belki podwalinowej

Prefabrykacja oszczędza 70% czasu na fundamenty zamiast tygodni wykopów masz jeden dzień układania. Koszt spada o 20-30% bez maszyn ciężkich i robocizny. Belka jest jednorodna, bez rys czy pustek w betonie, co podnosi trwałość na 50+ lat. Łatwo transportować paletami, nawet na trudno dostępne działki. Ekologicznie mniej odpadów budowlanych.

Inna zaleta to precyzja wymiary z fabryki eliminują błędy murarskie. Chroni przed wilgocią lepiej niż wylewka, dzięki wbudowanej izolacji. W obliczeniach wytrzymałościowych spełnia Eurokod 2 bez marginesu błędu. Dla inwestora to ulga budowa rusza szybciej, bez opóźnień pogodowych.

Porównując z tradycyjnymi ławami, prefabrykaty redukują zużycie betonu o 40%. Idealne na działkach z siecią korzeniową drzew zero karczowania. Producenci dają gwarancję 10 lat na zbrojenie. "Dzięki belkom podwalinowym zamknęliśmy stan surowy w rekordowym czasie" mówi inżynier z dużej firmy deweloperskiej.

Wykres porównawczy czasów montażu podkreśla przewagę.

Belka podwalinowa w domach szkieletowych

W domach szkieletowych belka podwalinowa to podstawa lekkości przenosi obciążenia z drewnianego szkieletu na płytę fundamentową bez nadmiaru masy. Stabilizuje ściany osłonowe przed wiatrem, rozkładając siły na całej obwodzie. Wysokość 13 cm daje przestrzeń na izolację podpodłogową, minimalizując straty ciepła. Montaż na płycie betonowej trwa godziny, idealnie dla szybkiej budowy.

Jej rola w stabilizacji rośnie przy otwartych przestrzeniach bez ścian działowych potrzebuje mocniejszego zbrojenia. Współpracuje z kotwami chemicznymi do drewna C24. W Kanadyjskim systemie szkieletowym to standard, adaptowany w Polsce od lat 90. Chroni przed wilgocią, kluczową w drewnie.

Dla energooszczędnych domów belka z EPS integruje się z systemem pasywnym. Redukuje mostki termiczne o 50% wg badań ITB. Na słabych gruntach łączy się z micropilingami. Inwestorzy chwalą: mniej betonu, szybszy efekt.

Zalety w liczbach: nośność 40 kN/m przy wadze szkieletu 20 t. Łatwość w adaptacji do nieregularnych kształtów działki. W 2024 modne są wersje z kanałami na instalacje podłogowe.

Belka podwalinowa drewniana

Belka podwalinowa drewniana to impregnowany balek sosnowy lub świerkowy klasy C24, lżejszy od betonowej o 80%. Stosowana na stabilnych płytach fundamentowych w domach szkieletowych, przenosi obciążenia do 30 kN/m. Impregnacja ciśnieniowa solami miedzi chroni przed grzybami i insektami na 30 lat. Łatwa w obróbce frezuje się rowki na izolację samodzielnie.

Montaż na kotwach stalowych wkręcanych w beton, z dystansami antypoślizgowymi. Kosztuje mniej, szczególnie w dużych seriach. W ekobudownictwie zyskuje, bo odnawialna. Norma PN-EN 14081 gwarantuje jakość drewna klejonego.

Wadą jest mniejsza odporność na wilgoć gruntową wymaga grubszej izolacji. Idealna pod podłogi wentylowane. Testimoniale z forów: "Drewniana belka przyspieszyła budowę o tydzień, bez dźwigu". Współpracuje z OSB i wełną mineralną.

Porównując: drewniana dla lekkich, betonowa dla cięższych. W hybrydowych systemach łączy się obie. Zawsze sprawdzaj wilgotność drewna poniżej 18% przed montażem.

Pytania i odpowiedzi o belce podwalinowej

• Co to jest belka podwalinowa?

  Belka podwalinowa to solidna, betonowa konstrukcja zbrojona stalą, która działa jak ukryty bohater fundamentów. Przenosi obciążenia z całego budynku prosto na grunt lub pale, stabilizuje ściany nośne i chroni przed wilgocią, zapobiegając podmakaniu. Wyobraź sobie ją jako kręgosłup domu, bez którego reszta by się rozsypała.

• Jakie są typowe wymiary belki podwalinowej?

  Standardowe wymiary to szerokość 21-22 cm, wysokość 12-13 cm i długość od 220 do 273 cm idealnie pasują do większości projektów. Są prefabrykowane, więc kupujesz gotowe elementy, dopasowane do potrzeb, bez kombinowania na budowie.

• Gdzie stosuje się belkę podwalinową?

  Używa się jej głównie w domach szkieletowych, przy budowie ogrodzeń czy jako szybki zamiennik tradycyjnych ław fundamentowych. Świetna opcja tam, gdzie nie chcesz kopać głębokich rowów, np. na działkach z wysokim poziomem wód gruntowych lub w lekkich konstrukcjach.

• Jak montuje się belkę podwalinową?

  Montaż jest prosty i szybki: przygotowujesz podłoże z podsypki żwirowej, układasz belki na zaprawie lub kleju, łączy je stalowymi łącznikami, a potem wylewasz beton pod ściany. Bez ciężkiego sprzętu, w jeden dzień masz fundament gotowy do pracy.

• Jakie są zalety belki podwalinowej?

  Główne plusy to oszczędność czasu i pieniędzy nie kopiesz rowów, mniej ziemi do wywózki, a konstrukcja jest trwała i odporna na wilgoć. Stabilizuje budynek jak skała, skraca budowę o tygodnie i minimalizuje błędy ludzkie dzięki prefabrykacji.

• Czy belka podwalinowa zastępuje tradycyjny fundament?

  Tak, w wielu przypadkach jest lepszym wyborem, zwłaszcza w lekkich budynkach. Przenosi obciążenia równie dobrze, ale szybciej i taniej, bez ryzyka osiadania czy pękania od wilgoci. To nowoczesny standard dla Kowalskich budujących garaż czy domek letniskowy.
